Логгер J1939

Логгер предназначен для считывания данных по интерфейсу CAN (Controller Area Network) с использованием протокола J1939, который широко применяется в коммерческом транспорте и тяжелой технике. Устройство обеспечивает сбор, обработку и передачу считанных данных на удаленный сервер для дальнейшего анализа и мониторинга.

Применение

Логгер CAN J1939 используется в следующих областях:

— Мониторинг и диагностика работы тяговых батарей электротранспорта (электробусы, электрогрузовики и электроспецтехника.)

— Контроль работы двигателей и других систем, поддерживающих протокол J1939.

— Сбор данных для анализа эффективности работы оборудования*.

— Интеграция в системы телематики и удаленного управления.

*функционал устройства может быть доработан по ТЗ заказчика

Технические характеристики:

— Напряжение питания: 12–24 В постоянного тока.

— Интерфейс CAN:

— Поддержка протокола J1939.

— Скорость передачи данных: 250 кбит/с (стандартная для J1939).

— Гальваническая развязка (опционально).

— Передача данных на сервер:

— Поддержка беспроводных технологий (GSM, 4G, Wi-Fi) или проводных интерфейсов (Ethernet).

— Протоколы передачи: MQTT, HTTP, TCP/IP или другие (в зависимости от конфигурации).

— Память:

— Встроенная флэш-память для хранения данных (объем зависит от модели).

— Диапазон рабочих температур: -40°C до +85°C (в зависимости от исполнения).

— Защита:

— Защита от переполюсовки питания.

— Защита от короткого замыкания.

— Защита от перепадов напряжения.

Конструктивные особенности:

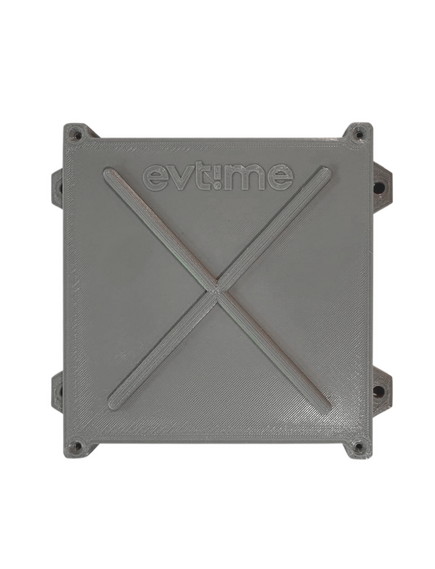

— Компактный корпус с креплением для установки в транспортных средствах или промышленном оборудовании.

— Влагозащищенное исполнение IP54 (IP65 или выше, опционально).

— Индикаторы состояния (питание, связь, передача данных).

Основные функции:

— Считывание данных по интерфейсу CAN в соответствии с протоколом J1939.

— Фильтрация и обработка данных (при необходимости).

— Передача данных на сервер через доступные каналы связи (например, GSM, Ethernet, Wi-Fi или другие интерфейсы, в зависимости от конфигурации).

— Возможность хранения данных в локальной памяти при отсутствии связи с сервером (опционально).

— Поддержка диагностики и мониторинга состояния подключенных устройств.

Сертификация и соответствие стандартам:

— Соответствие стандартам ISO 11898 (CAN), SAE J1939.

— Сертификация EMC, CE, RoHS (в зависимости от региона поставки).

Дополнительные возможности:

— Настройка параметров через веб-интерфейс или мобильное приложение.

— Поддержка дополнительных протоколов (например, NMEA 2000, CANopen).

— Интеграция с облачными платформами для анализа данных.

ПО Логгер:

Состоит из двух модулей CanReader и CanTelemetry

Функционал:

— Веб интерфейс для отображения и настройки

— Фильтрация сообщений

Комплектация:

— Логгер CAN J1939.

— Кабель питания.

— Кабель для подключения к CAN-шине.

— Руководство по эксплуатации.
